上海迪士尼景觀橋工程2015-03-31 10:31
上海迪士尼核心區湖泊邊緣景觀橋預應力張拉工程作為中心湖泊的重要景觀項目和交通配套，中心湖區的兩端設置了東、西兩座弧形的跨湖人行景觀天橋。東橋總長120m;西橋總長90m。 本項目中的東、西人行景觀橋為結構形式均為弧形平面、單面吊掛、空間懸索結構，目前該結構類型的人行橋僅在德、美兩國有少量的建成案例，在國內尚屬首例。 人行橋主橋板采用鋼箱梁結構形式，沿橋弧線方向外側吊掛與空間懸索體系上，箱梁兩端鉸接于橋臺并約束扭轉，為主受力結構。為了減小主梁的扭轉變形，在主梁下設置水平環索，通過張拉環索平衡部分扭轉力矩。
@施工實景圖 我公司施工內容為：東橋、西橋Φ115/90高釩索張拉施工，通過調節法向索，調平橋面鋼結構，至滿足規范要求，包括工裝計算制作，張拉技術方案，計算機仿真放樣張拉，拉索安裝的現場指導。
@工裝安裝索頭節點
@工裝安裝 實用新型專利技術 預應力鋼結構施工的雙向可轉動牽引式工裝裝置
@專利證書

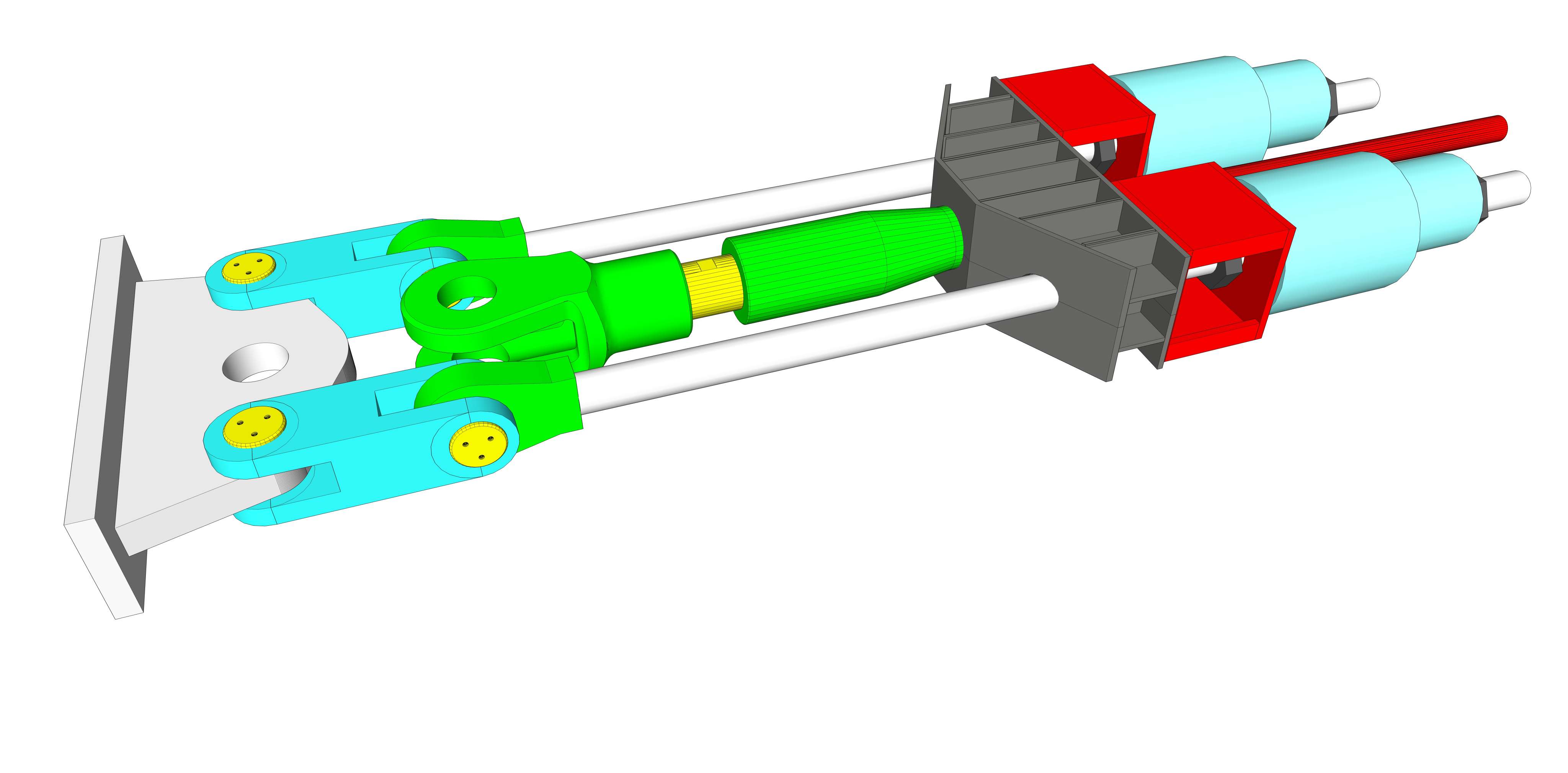

@裝置設計圖 上一篇： 金山區朱涇體育中心
